Bastl Instruments OMSynth miniLab

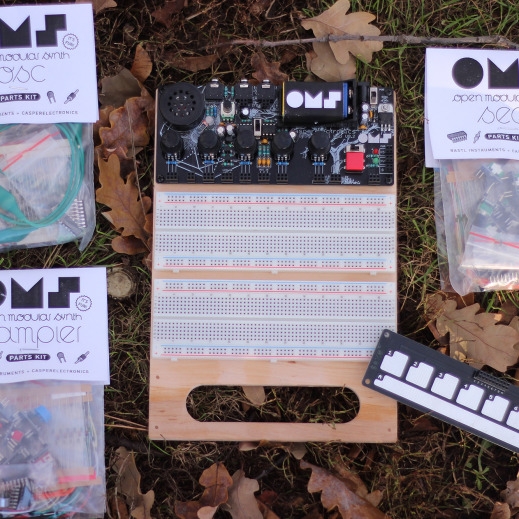

Le OMSynth miniLab est un synthé en kit développé par Pete Edwards alias Casperelectronics et Bastl Instruments​. L'OMSynth est une interface de performances et de développement de circuits conçue pour aider les inventeurs à créer et à expérimenter rapidement des circuits créatifs. Il a été conçu pour les débutants, mais convient parfaitement aux constructeurs chevronnés et au développement de circuits complexes.

L'OMSynth offre tout ce dont vous avez besoin pour commencer à inventer des circuits pour faire du son et de la lumière. Potentiomètres, mixeur audio, sortie casque/haut-parleur, alimentation par batterie ou adaptateur et plus encore. L'OMSynth est livré avec des didacticiels vidéo pour la fabrication d'oscillateurs analogiques, de séquenceurs et d'un échantillonneur numérique lo-fi.

Fonctionnalités

+ Batterie (incluse) ou options d'alimentation murale 9V (non incluses)

+ Prises de courant régulées 5V et non régulées

+ Le fusible de protection contre les surintensités (200ma) protège le circuit des courts-circuits ou des circuits intégrés mal installés

+ Mixer audio 3 canaux avec entrées pondérées individuellement (x1, x1 et x10)

+ Haut-parleur amplifié avec contrôle du volume

+ Double sortie casque mono

+ 2 prises E/S stéréo pour la connexion à des circuits externes, des synthés modulaires, etc.

+ LED tricolore avec drivers de canaux discrets

+ Capteur de lumière pour la variation basée sur la lumière des paramètres du circuit

+ Le capteur de lumière est installé face à la LED ce qui en fait un vactrol basique (convertisseur tension-résistance)

+ 3 capteurs tactiles (le logo OMS) pour la manipulation tactile des paramètres du circuit

+ 5 potentiomètres 100k modulaires (protégés par buffer 1k)

+ 1 bouton poussoir modulaire et interrupteur marche/arrêt intégré

+ 2 breadboards pleine taille

+ Plaque de base gravée au laser avec une poignée de transport

+ Section d'extension pour l'ajout de cartes de contrôle ou de circuits personnalisés

Le kit comprend :

+ OMSYNTH MINILAB (inclus OMSYNTH OSC PARTSKIT)

+ OMSYNTH MINILAB DIY KIT (inclus OMSYNTH OSC PARTSKIT)

+ OMSYNTH OSC PARTSKIT

+ OMSYNTH SEQ PARTSKIT

+ OMSYNTH SAMPLER PARTSKIT

+ OMSYNTH KEYPAD

+ OMSYNTH POT

+ OMSYNTH BUTTON

+ OMSYNTH SWITCH

+ OMSYNTH SUPERLAB BUNDLE (MINILAB, OSC, SEQ, SAMPLER PARTSKITS, KEYPAD)

+ JUMPERS (65 pièces)

CARTES MATÉRIELLES SATELLITE :

En plus des fonctionnalités embarquées énumérées ci-dessus, il existe également une gamme de cartes matérielles disponibles pour l'installation de matériel de contrôle supplémentaire sur votre circuit.

+ potentiomètres (disponibles dans une gamme de valeurs).

+ interrupteurs à glissière

+ boutons poussoirs

+ oms_bps_2

CARTES D'EXTENSION :

Au bas du miniLab OMSynth se trouve une section d'extension destinée à l'inclusion de cartes matérielles de contrôle, mais peut également être utilisée par les utilisateurs pour contenir des cartes personnalisées.

+ tableau de contact tactile 9 points

+ carte de potentiomètre séquenceur 8 canaux

+ Contrôleur de ruban

A propos de la "breadboard"

La breadboard est une interface standard utilisée pour construire rapidement des circuits électriques. Il s'agit d'un format universel qui accepte presque tous les composants électriques. La plupart du matériel (pots, boutons, interrupteurs, ect) s'adaptera également à la breadboard mais est extrêmement instable et maladroit à utiliser. C'est pourquoi il y a des cartes satellites (détaillées ci-dessus) pour permettre une installation et une utilisation sécurisées.

À l'intérieur de la breadboard se trouvent des ensembles de petits doigts métalliques qui s'accrochent aux pieds des composants qui sont poussés dans les trous. Ils sont disposés en colonnes de 5 et en rangées horizontales de 50 . Les rangées horizontales sont généralement destinées au raccordement de votre alimentation afin qu'elle puisse être facilement connectée dans tout votre circuit. Les colonnes servent à construire votre circuit principal. Un espace horizontal au milieu sépare les colonnes afin que des circuits intégrés puissent être installés au milieu.

Utilisation du kit OMSynth miniLab

L'utilisation dépendra entièrement du circuit en cours de construction et de l'expérience de l'utilisateur, mais voici les étapes de base universelles pour la plupart des projets.

1. La première étape consiste à connecter l'alimentation de l'OMSynth aux rails d'alimentation de la breadboard. Cela doit être fait avec un fil à âme pleine et les fils doivent être soigneusement rangés pour éviter d'être accidentellement débranchés. En règle générale, on connecterait l'alimentation (5 V CC ou non régulée) aux 4 rails d'alimentation rouges rouges sur les breadboards et à la terre aux 4 rails d'alimentation bleus.

2. Ensuite, construisez votre circuit sur la breadboard en utilisant des circuits intégrés et des résistances, des condensateurs, etc.

3. Connectez le circuit aux potentiomètres et aux commutateurs pour ajouter un contrôle variable.

4. Si vous construisez un circuit audio, connectez la source audio à l'entrée du mixer.

Assurez-vous que l'interrupteur d'alimentation de l'ampli est sur ON si vous souhaitez utiliser le haut-parleur intégré.

Dans de nombreux circuits, il sera utile de voir le comportement de certains signaux comme un LFO utilisé pour cadencer un séquenceur par exemple. Dans ces cas, connectez le(s) signal(s) aux entrées de la LED.
