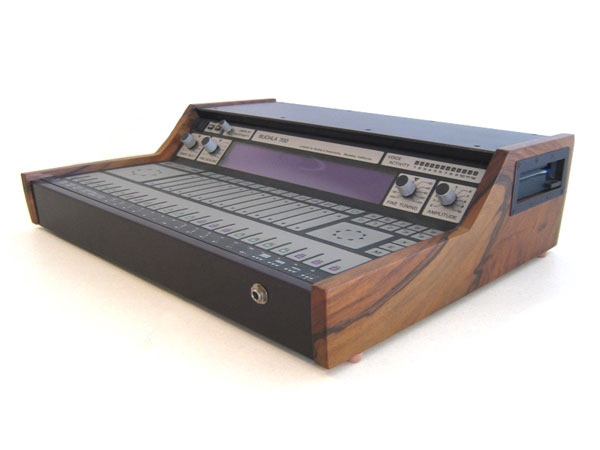

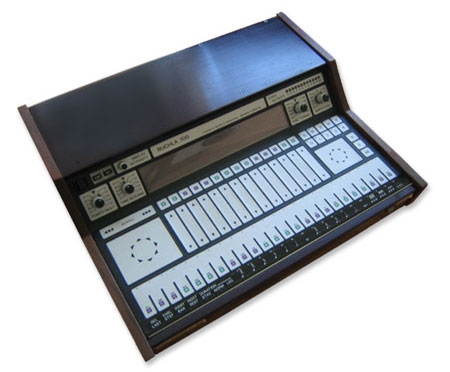

Buchla 700 Series

Descendant direct d'une prestigieuse gamme d'instruments de musique électroniques, le Buchla 700 perpétue une tradition de combinaison de concepts musicaux et instrumentaux inventifs avec une technologie électronique de pointe.

L'architecture du 700 comprend quatre ordinateurs dédiés, chacun de nature différente, et chacun optimisé pour sa fonction particulière. Le centre nerveux de l'instrument est un ordinateur numérique à usage général. Responsable de la communication avec les utilisateurs, du traitement des données et du contrôle de supervision, cet ordinateur "hôte" peut être programmé pour répondre à des besoins musicaux variés.

Un deuxième ordinateur "masse" les données entrantes. Il dirige la conversion des tensions analogiques sous forme numérique, supprime les informations redondantes et transmet les données essentielles à l'ordinateur hôte.

En recevant des instructions et des données de l'hôte, un troisième ordinateur (appelé générateur de fonctions arbitraires multiples) dirige la progression instantanée de 190 variables acoustiques, chacune avec une résolution temporelle de 1/2000 de seconde. Cette fonction permet la spécification de détails sonores complexes et étend les possibilités de contrôle expressif.

Un quatrième ordinateur, essentiellement un processeur de signal numérique en pipeline (DSP), est responsable de la production des douze voix du 700. Cet ordinateur intègre des algorithmes inhabituellement puissants pour la génération du son, notamment la modulation de fréquence, l'interpolation de forme d'onde et la modulation de timbre (unique à Buchla, cette technique augmente considérablement le vocabulaire électronique.

Un circuit analogique personnalisé, avec une plage dynamique de 100 dB, est utilisé pour la mesure et le contrôle de la dynamique. Des circuits de phasage et de localisation spécialisés fournissent une profondeur et une imagerie inhabituelles dans le champ acoustique résultant et permettent une localisation indépendante de chaque voix dans l'espace stéréo.

Basée sur la technologie des membranes scellées, la structure d'entrée du 700 offre une fonction complète d'édition interactive et de sélection de mode. Les transducteurs sensibles à la position sont utilisés pour implémenter des potentiomètres conceptuels, des volants d'inertie, des commutateurs, des contrôleurs à ruban et d'autres accessoires sensibles aux gestes. Les diodes électroluminescentes affichent l'état des touches tactiles, et un écran à cristaux liquides super torsadés indique les fonctions et les paramètres des commandes tactiles.

Trois ports MIDI comprennent les entrées de performances principales du 700. Sous contrôle logiciel, les canaux MIDI de n'importe quel port peuvent être assignés à n'importe quelle voix du 700, permettant ainsi un contrôle simultané à partir de plusieurs appareils MIDI (qui peuvent inclure des claviers, des contrôleurs de guitare, des boîtes à rythmes, des suiveurs de hauteur, des baguettes spatiales ou des ordinateurs personnels) ). D'autres entrées acceptent les tensions de commande, les impulsions, les pédales et le code temporel SMPTE. Deux ports RS232 permettent la communication avec les ordinateurs, les modems, les terminaux et les imprimantes. Des sorties de contrôle de tension et d'impulsion, trois sorties MIDI et des sorties de signal de contrôle spéciales complètent la fonction d'E / S complète du 700.

En plus de l'écran LCD autonome, le 700 peut piloter un moniteur vidéo externe conforme à la norme EGA. Cet écran multicolore haute résolution, couplé à la structure d'entrée étendue du 700 et à un logiciel de musique de haut niveau sophistiqué, fournit à l'instrument un environnement d'édition et de performance interactif efficace. Un lecteur de disque 3 1/2 pouces intégré est utilisé pour stocker les données pour une récupération ultérieure ou pour faciliter l'échange de logiciels avec d'autres utilisateurs. Les définitions d'instruments, les tables de réglage, les tables de formes d'ondes, les partitions et les langages de haut niveau peuvent tous être stockés sur des microdisques.

Le logiciel du 700 remplit la fonction essentielle de définir l'interaction potentielle entre un musicien et son instrument. Le langage principal de haut niveau du 700 (appelé MIDAS VII) a été conçu en conjonction avec le matériel; cette intégration étroite du matériel et des logiciels contribue à la facilité d'utilisation de l'instrument et à sa polyvalence inhabituelle.

Conçu pour être utilisé par des musiciens (expérience en programmation non requise), MIDAS VII est à la fois convivial et puissant musicalement. Il intègre plusieurs installations distinctes, chacune avec son propre affichage, et partageant toutes des procédures d'édition et des modes d'accès communs. De brèves descriptions de certaines de ces installations suggéreront peut-être la nature et la gamme de MIDAS VII.

La sortie sonique du 700 est définie avec l'éditeur d'instruments. C'est ici que la configuration de chacune des voix est sélectionnée, les enveloppes appliquées à diverses fonctions sont déterminées et les formes d'onde sont sélectionnées. Avec jusqu'à quatre oscillateurs et six modulateurs assignables à chaque voix, et plusieurs algorithmes de synthèse disponibles, de nombreux schémas d'interconnexion sont possibles. Un numéro de configuration détermine comment ces ressources sont connectées et quels types de modulation s'appliquent.

Les capacités d'enveloppement sont étendues. Pour chaque voix, jusqu'à 15 enveloppes individuelles peuvent être dessinées pour être appliquées à autant de variables (quatre fréquences, six indices de modulation, fréquence de filtre, résonance, niveau, dynamique et emplacement). Une enveloppe peut comprendre jusqu'à 96 segments, avec des points individuels réagissant à différents gestes d'entrée, et une variété d'actions conditionnelles (en plus du maintien) possibles dans chaque enveloppe.

Toutes les variables de l'instrument sont simultanément visibles et facilement éditables par des moyens graphiques ou numériques. Lorsqu'un son souhaité est réalisé, il peut être étiqueté, commenté et stocké comme un seul instrument dans un "orchestre" de 40 instruments accessibles instantanément.

Un éditeur de formes d'ondes permet à l'utilisateur de créer ou de modifier des tables de formes d'ondes. Diverses techniques d'édition sont disponibles, notamment la saisie directe de données numériques ou de coefficients harmoniques, ainsi que la ligne: flexion et ajustement de courbe (formes de dessin particulièrement efficaces). Un matériel spécialisé rapide permet une mise à jour transparente des tables de forme d'onde et permet une audition en temps réel sans problème. Avec 2 tables de forme d'onde assignées à chaque instrument, 24 tables de forme d'onde peuvent être adressées simultanément par les 12 voix du 700.

L'éditeur de table de réglage permet de spécifier des réglages complètement arbitraires, avec tous les intervalles souhaités et sans aucune restriction sur le nombre de notes par octave (sans aucune octave si vous le souhaitez). Les entrées sont spécifiées comme des hauteurs musicales, avec une résolution de 1 cent (1/100 de demi-ton). Les commandes d'édition intelligentes peuvent demander à l'ordinateur du 700 d'assumer une grande partie du travail de détail dans le calcul et la saisie des données de réglage. (Seulement trois entrées seraient nécessaires pour créer une échelle à 17 intervalles égaux couvrant une plage de 88 touches.)

Une table d'assignation dirige l'adressage des voix par les ports MIDI, les numéros de canaux et / ou les touches individuelles. Les voix peuvent être groupées et des canaux de sortie MIDI peuvent être affectés. Toute combinaison de divisions de clavier peut être spécifiée et plusieurs polyphonies sont prises en charge.

L'éditeur de partition MIDAS est une facilité de composition sans égal. En utilisant la notation temporelle linéaire, une partition peut être générée via une entrée de performance en temps réel et peut être modifiée dans les moindres détails. Les voix peuvent être différenciées par la couleur; les variables analogiques peuvent être stockées et affichées graphiquement; les changements d'instrumentation, de tempi, d'enregistrement, d'emplacement et de réglage peuvent être enregistrés.

Divers types de données peuvent être organisées en collections et stockées sur disque par le bibliothécaire MIDAS. Les types d'enregistrement incluent les partitions, les définitions d'instruments, les tables de formes d'ondes, les tables d'affectation et les tables de réglage. Une "machine à écrire conceptuelle" unique peut être utilisée pour nommer les enregistrements et ajouter des commentaires.
